半柔電纜
半柔電纜
670-141/35 SXE 更多產品
- · 670-250/75
- · 670-250/75 SXE
- · 670-250/35
- · 670-250/35 SXE
- · 670-250
- · 670-250 SXE
- · 670-160
- · 670-160SXE
- · 670-141/100
- · 670-141/100 SXE
- · 670-141/75
- · 670-141/75 SXE
- · 670-141/35
- · 670-141/35 SXE
- · 670-141/25
- · 670-141/25 SXE
- · 670-141
- · 670-141 SXE
- · 670-086/75
- · 670-086/75 SXE
- · 670-086/25
- · 670-086/25 SXE
- · 670-086
- · 670-086 SXE
- · 670-047 SXE
- · 670-047

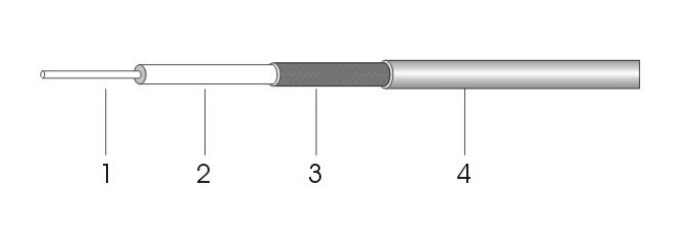

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 鍍銀銅線 | 1.31 |
| 2. 絕緣體 | 聚四氟乙烯(PTFE) | 3.00 |
|
3. 外導體 |
浸錫銅線編織 | 3.52 |
|
4.護套 |
聚全氟乙丙烯(FEP) |
4.15 |
電性能參數
| 電容(pF/m) | 136 |
| 阻抗 | 35 |
| 傳輸速率(%) | 70 |
| 截止頻率(GHz) | 31 |
| 延時(ns/m) | 4.7 |
|
最大工作電壓(kVrms) |
1.9 |
|
衰減屏蔽到18GHz(dB) |
100 |
機械和環境性能
| 最小彎曲半徑 | 8 |
| 最小彎曲半徑(重復) (mm) | 40 |
|
工作溫度范圍(℃) |
-55至+125 |
衰減和平均功率（20℃，海平面測試條件）
| 頻率(GHz) | 衰減(dB/m) | 功率(CW) |
|---|---|---|
| 0.5 | 0.29 | 552.4 |
| 1.0 | 0.41 | 384.6 |
| 5.0 | 0.99 | 161.5 |
| 10.0 | 1.48 | 109.2 |
| 20.0 | 2.25 | 72.7 |
